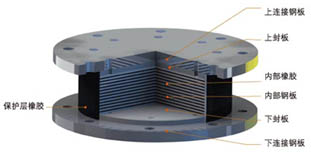

HDR高阻尼隔震橡膠支座基礎知識

高阻尼橡膠支座是在天然橡膠中加入各種配合劑，可以提高橡膠的阻尼性能，利用這種具有阻尼效果的橡膠制成的支座稱為高阻尼橡膠隔震支座（HDR支座）。高阻尼橡膠隔震，由于采用高阻尼橡膠，具有穩定支撐、彈性復位和阻尼功能，在地震中可以吸收地震能量，減輕地震影響，并可單獨作為隔震裝置使用。

HDR 系列高阻尼隔震橡膠支座是按照國家標準（GB20688），同時參考歐洲標準進行設計，在借鑒國外先進技術的同時，充分考慮了中國國情，對結構和材料進行了優化設計，隔震性能好，適用范圍廣，是一款性價比較高的新型橋梁構件產品。該產品分為矩形固定型、矩形滑動型、圓形固定型、圓形滑動型四種類型，適用于8 度及8 度以下地震區各類公路及市政橋梁。

高阻尼橡膠支座（簡稱HDR）應用于橋梁及建筑結構中，其原理有別于橡膠隔震支座的單自由度的質量-彈簧系統，可實現豎向、橫向雙向阻尼的效果。特別適用于基礎減震系統中對于目前的居民區、高速公路、高科技工業園區、國家自然保護區等對環境有特殊要求的地區，可以大量采用此類型支座。高阻尼橡膠支座為環保型產品，

HDR高阻尼橡膠支座特點

1.豎向承載力、水平恢復力、阻尼（吸能）三位一體；2.支座滯回特點（載荷-變形曲線）飽滿、耗能顯著；3.橡膠配方改進、等效阻尼比可達10%以上；4.維修管理成本低（無需其他阻尼裝置）；5.大震后殘余變形極小，無需更換；6.高阻尼支座表面覆蓋有橡膠保護層，保護內部橡膠不受臭氧、紫外線影響，具有更好的耐老化性，50年等效阻尼比降低不到2%；7.HDR高阻尼橡膠的溫度依存性較低，廣泛用于不同氣候地區；8.HDR高阻尼橡膠與天然橡膠一樣擁有比較優越的蠕變性能；9.環保無污染。

HDR高阻尼橡膠支座技術性能

4.1 HDR高阻尼橡膠支座規格圓形分為35 類： D150，D175，D200，D225，D250，D275，D300，D325，D350，

D375，D400，D425，D450，D475，D500，D550，D600，D650，D700，D750，D800，D850，D900，D950，

D1000， D1050，D1100，D1150，D1200，D1250，D1300，D1350，D1400，D1450，D1500；

HDR高阻尼橡膠支座矩形分為62 類： 200×200，200×250，200×300，250×250，250×300，250×350，300×300，300×350， 300×400，300×450，350×350，350×400，350×450，350×500，400×400，400×450，400×500， 400×550，400×600，450×450，450×500，450×550，450×600，450×650，500×500，500×550， 500×600，500×650，500×700，550×550，550×600，550×650，600×600，600×650，600×700， 600×750，650×650，650×700，650×750，650×800，700×700，700×750，700×800，700×850， 750×750，750×800，750×850，750×900，800×800，800×850，800×900，800×950，850×850， 850×900，850×950，850×1000，900×900，900×950，900×1000，950×950，950×1000， 1000×1000 。 針對項目的實際情況，本系列支座還可以根據具體的技術要求進行規格尺寸的特殊設計。

4.2 設計轉角θ（rad）本系列支座設計轉角分為：0.006rad 和0.008rad；當設計轉角超出0.008rad 或者客戶有特別需求時可以根據實際情況進行特殊設計。

4.3 防滑移水平力固定型支座可承受的防滑移水平力詳見各規格尺寸支座的設計參數表；滑動型支座可承受的防滑移水平力為支座設計豎向承載力的3%。

4.4 設計位移 支座設計位移滑動型支座順橋向設計位移分為±100mm 和±150mm 兩種，橫橋向設計位移為±30mm；固定型支座設計剪應變正常使用時為1.0，地震作用時為2.0；當客戶有特別需求時可以根據實際情況進行特殊設計。

4.5 摩擦系數滑動型支座設計摩擦系數為0.03。

4.6 溫度適用范圍 本系列支座設計溫度適用范圍為-40℃～60℃。

4.7 梁底坡度支座頂面不設坡度；現澆梁的坡度由梁底設置預埋鋼板或楔形混凝土調整；預制梁的坡度可在制梁時通過支座上部的預埋鋼板調整，也可在梁底預埋平鋼板后在支座頂面加設楔形調坡板；較大坡度時則應采用梁底設置楔形混凝土調整。
