消失模烘干假干跟變形原因 消失模熱循環烘干機：消失模烘干是消失模鑄造的以一個非常重要的工序，烘干不好的話，那么很容易導致消失模鑄造過程中出現粘砂、反噴、毛刺、凹凸不平等質量問題，嚴重的話會導致塌箱。在烘干過程中甚至還會導致模型變形，這個主要是出現在結構復雜的箱體消失模和面積大的需要拼接的消失模白模上，體積小，結構相對簡單的模型不會出現。
消失模烘干的對象就是消失模上的耐高溫涂層，這個涂層是有耐高溫材料的粉末，混合水、粘合劑、穩定劑等材料混合而成的泥漿狀物質，白模生產好后，通過噴涂或者是浸泡的方式吸附在白模的表面，經過烘烤后就會形成一層耐高溫涂層，如果鑄造的鑄件體積很大，涂層厚度不夠，那么還需要浸泡或者是噴涂第二次、第三次，涂層厚度不夠的話，在鑄造大件鑄件的時候，涂是很容易破裂的，那樣高溫金屬溶液就會溢出，從而導致鑄造失敗。

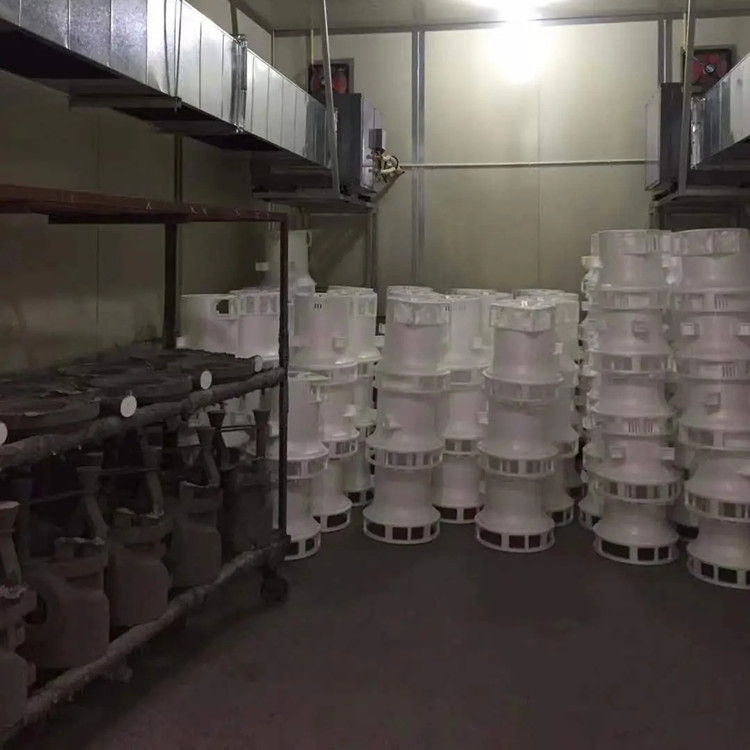

烘干過程其實也很簡單，一般追尋以下幾個方面的原則，首先是在25-35的室溫環境下干燥3-4個小時，把濕度控制在30%RH以下，這個是為了去掉涂層表面液體水分；接著升溫至35-40℃，濕度控制在25%RH以下，時間在8-10小時，這樣做是為了保證粘合劑可以起作用，讓耐高溫粉末更好的粘合在一起；最后就是升溫至40-50℃，濕度控制在20%RH以下，時間是8小時左右，這個是去除涂層深處的水分，避免假干現象出現。這期間都需要注意室內通風，然后就是在烘干房中自然冷卻，就可以拿去鑄造或者是存放了。
當然這個烘干溫濕度的控制是需要根據烘干房的面積跟消失模的大小決定，小編這里說的只是一個參考。至于烘干過程中出現的變形現象，主要是因為一些白模面對著烘干機的出風口，這樣在溫度和循環風的作用下，面對著出風口位置的白模簇表面涂層就會先干，但是背面因為風力不能直接吹到，加上升溫較慢，所以涂料干燥就會延遲，于是就會出現干濕不一，溫度不均勻的情況，于是就會導致白模變形，甚至是涂層開裂。
所以消失模烘干需要一款合適的烘干機，杭州正島電器生產的ZD-45GS系列失模熱循環烘干機由壓縮機、蒸發器、套管冷凝器、離心風機、電熱系統等主要部件組成，集加熱升溫、空氣除濕功能于一體，使用溫度范圍5-55℃，可以升溫加熱，還可以在封閉的情況下快速排濕控濕，余熱回收系統可以降低烘干成本，熱循環保證消失模涂層均勻受熱，烘干無污染，綠色環保，全自動操作，用于消失模烘干效果很好。
